EMERSONCUMING爱黙生康明吸波材料MCSSS6M用在频谱分析仪消除谐振--案例

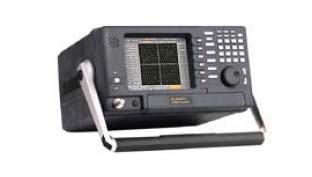

 　　一家著名的频谱分析仪(此机能量度及解调CATV 及QAM 的视频信号)生产商寻求爱默生‧康明微波产品
公司有关压止前端模块的电扞扰问题。

　　在设计初期，RF 工程师发现本机振荡器有着低的衰减率以致在混频器的输出产生干扰, 在这里导致零件之
间在铝质机架通过波导効应产生寸扰。
由于 L01 的输入频率在2.1 至3.6GHz 范围, 而L02 则稳定在2GHz, 所以选用ECCOSORB®
MCS/SS6M。MCS/SS6M 推廌应用在800MHz 至18GHz 范围, 标准厚度在0.040 英寸, 这是最佳选择,
而且可以根据指定配置与压敏粘合剂(PSA) SS6M 一起提供。如下图指, 有効地消除干扰。

　　绿色部份表示 ECCOSORB® MCS/SS6M 直接粘贴在电路板上(没有零件) 。灰色部份是MCS/SS6M 粘
贴在铝质空腔内。
